檐沟落水系统五英寸、七英寸安装说明

作者：善辉装饰 2017年06月26日阅读：

檐沟PVC落水系统五英寸、七英寸安装说明

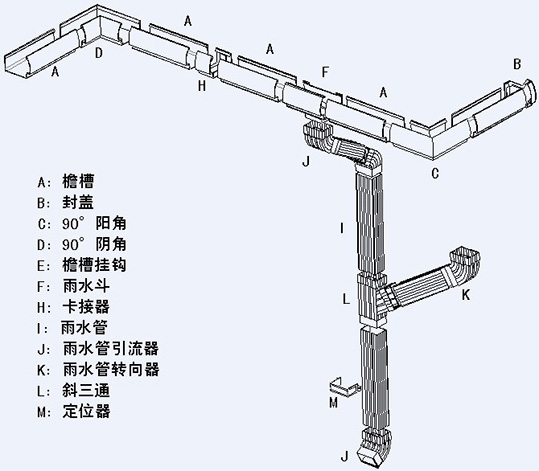

主要项目施工方法

1、檐槽的安装

（1）绘制导向线

为保证檐槽排水功能正常，檐槽必须向雨水斗方向往下倾斜。在檐口（檐槽较高一端）的下方12mm处钉入一固定钉。由此固定钉向雨水斗方向画一水平的辅助线。然后每3M檐槽高度下降3mm，所形成的线便成为导向线;。

（2）确定檐槽吊接器的位置

沿导向线方向从最高点往后30cm处开始设置膨胀孔，以后每60cm设置一膨胀孔，膨胀孔顶端应与“导向线保持在一条直线上。如膨胀孔不在一条直线上的膨胀孔会导致檐槽弯曲变形；对应每一膨胀孔滑入相等数量的檐槽吊接器于檐槽上，间距为60 cm,起始端为30cm.

（3）安装檐槽

用活梯或脚手架在檐槽下端作支撑，对应膨胀孔位置排列檐槽吊接器，用膨胀螺栓固定吊接器，安装好第一檐槽。檐槽吊接器应能在檐槽中滑动，若不能，请上下调整膨胀螺栓位置，直到能自由滑动为止。若檐口不平直或檐槽遇热胀冷缩时，檐槽吊接器就不能滑动。为了避免檐槽从檐槽卡接器中脱落，可以在檐槽卡接器与檐柄接合的指示位置安装两个小的金属螺丝。将檐槽卡接器内外扣件与檐槽相连，保证螺丝已在檐槽卡接器内外扣件两侧固定牢。重复2-3步，安装其它檐槽段。最后在檐槽的两端加装檐槽锁毕器封闭檐槽。

（4）安装檐槽卡接器

各段檐槽由含两片扣件的檐槽卡接器连接在一起。注意：在檐槽内部檐槽卡接器的联体胶条应保持清洁无污物。将檐槽卡接器的两片扣件分开，把内扣件（联体胶条朝下）装入檐槽嘴缝的上端，外扣件（联体胶条朝上）装入檐槽嘴缝的下端。内外扣件必须盖住两段接合檐（或檐槽与檐槽转角间）的接缝。然后，通过向自己胸前方向挤压将内外扣件压紧（确信联体胶条分别与两段檐槽扣紧）

（5）定位雨水斗

在安装最后一段天沟之前，先确定雨水斗的位置。让雨水斗对准屋檐，使用水准仪使它保持平直。沿雨水斗的左右两侧画线。仍然抓住雨水斗，在温度指示线（与安装当地的温度相符合的线）上方画两条线。把膨胀孔安装在沿雨水斗所画线条的外侧。为确定最后一段檐槽的长度，请测量温度线到已安装檐槽最后构件末端的距离。安装能将一雨水管引流器与雨水斗相连。挤压雨水管引流器直至它完全嵌入雨水斗内，将檐槽吊接器滑入檐槽内，檐槽必须在雨水斗内自由滑动，以便减少热胀冷缩的影响。

（6）雨水斗收尾处理

若檐槽以雨水斗收尾，您将有两种选择：1）切割15cm 长的一段檐槽，加装檐槽锁毕器，滑入一檐槽吊接器，将檐插进雨水斗，与雨水斗端部相平；或者2）将檐槽插入雨水斗并整个覆盖它，然后滑入檐槽吊接器，加装檐槽锁毕器。然后，使用一凿孔机在雨水斗上方的檐槽内开一孔洞。注意：开孔时不能割破雨水斗或超出雨水斗下泄口的孔洞尺寸，否则，当系统遇热冷缩时会出现泄漏。

2、雨水管的安装

（1）使用雨水管引流器连接雨水管。安装时首先要确定雨水管的长度；

（2）使雨水管引流器（雨水管引流器/雨水管转向器相连）在离地至少15cm的位置紧挨墙体；同时，使引流器与雨水管保持在一条直线上，并用雨水管定位器使之与墙体相连，然后插装雨水管组件。每3m的雨水管需要安装2个定位器。若长度超过3m ,则使用雨水管接口器将两段雨水管连接在一起；

（3）将雨水管引流器与雨水管的上端相连，并测量安装在雨水斗相连的雨水斗引流器的上侧与下侧间的距离；

（4）切割一段雨水管，将之装入两雨水管引流器之间。用专用PVC胶将雨水管与引流器胶接；

（5）为了把水从墙角排开，在雨水管引流器上连接一定长度的雨水管；对准地面的水沟。

3、特殊安装节点

（1）滑水板的安装

1）沥青瓦/油毡瓦的安装

在沥青瓦/油毡瓦安装滑水板时，瓦片须外挑屋檐1cm铺设。为了方便滑水板的安装，请在钉接衬底瓦后，先不要将衬底瓦用沥青胶粘接。在安装落水系统时，首先沿屋面坡度将取一段滑水板架接在屋面上，滑水板下端的肋能架在檐槽吊接器内槽口上，在平行滑水板下端的筋线位置向下5mm的位置作水平辅助线。然后，完成檐槽的安装。掀起衬底瓦及初始层瓦，将滑水板插入屋檐，并用不锈钢钉顺滑水板预留孔钉接，滑水板下端的肋保证牢固的驾在檐槽吊接器内槽口上。

2）水泥瓦的安装

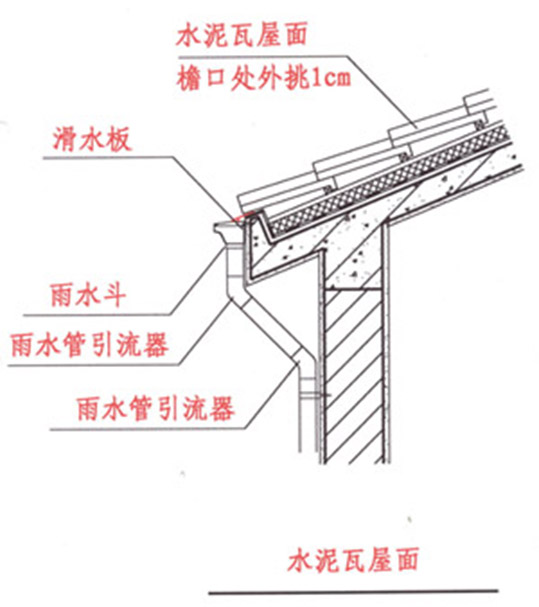

如屋面瓦为水泥瓦，则必须安装滑水板，瓦片须外挑屋檐1cm铺设。在铺设瓦片前将滑水板沿屋面坡度及依照滑水板预留钉孔，将滑水板钉在顺水条，（如无顺水条，则直接钉在屋面结构层上）滑水板下端的肋应能架在檐槽吊接器内槽口上。铺设瓦片完毕后，在平行滑水板下端的筋线的位置向下5mm的位置作水平辅助线，并确定导向线及檐槽吊接器的位置。对应檐槽吊接器的安装位置在滑水板上相应的位置上，用剪刀在滑水板弧状凸出及肋上分别开宽度为27mm的孔，将檐槽吊接器插入孔内，并用膨胀螺栓固定在檐口上，滑水板下端的肋保证牢固地驾在檐槽吊接器内槽口上。然后，完成檐槽的安装。

（2）阳台地漏的安装

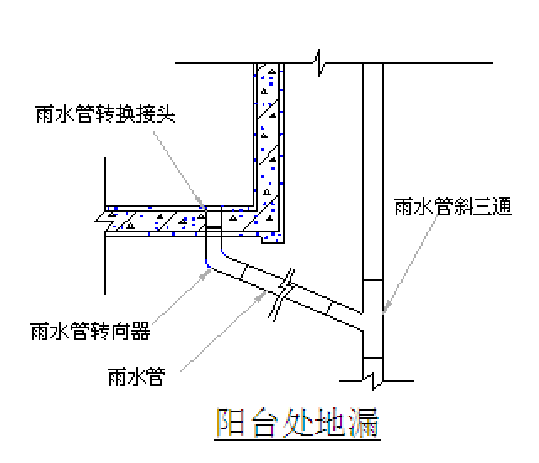

处理阳台地漏时，先按标准图集（DBJT08-81-97）预埋直径为75mm的圆管套接雨水管转换接头，接一段雨水管，套接雨水管转向器，并用雨水管接入垂直方向的斜三通，将阳台水引入整个落水系统。

（3）分体空调出水的安装

处理分体空调出水，可通过雨水管转向器、斜三通连接雨水管，将空调引入整个落水系统。

备注说明：

一、五寸雨水斗出水尺寸有2种：63mm*63mm和63mm*83mm。

二、65*85方管有65°、90°转向器和引流器；

102*70方管只有45°转向器和引流器。

三、皇家二种PVC方管的转换接头的变接方式是：

（1）102*70方管的转换接头只有一种与110圆管转换，方管一头对接（需加接口器）， 110圆管是插在转换接头里面的

（2）65*85方管的转换接头

转75圆管的转换接头，两头口径与管子口径都是一样的都需用接口器

转110圆管的转换接头，两头都是插在转换接头的里面

四、65*85方管有三种三通

（1）接55*85方管侧向斜三通；

（2）接50圆管侧向直三通；

（3）接50圆管正向直三通。

五、102*70方管有2种三通

（1）转50圆管侧向斜三通；

（2）转70*102方管侧向斜三通。
