天窗,采光窗 开洞安装图及详细说明-春雨沐风
2016年11月04日
阅读：
一、洞口预留
天窗、采光窗常规尺寸：（公分）
| 型号尺寸 | S40 | S60 | S80 | S100 | S120 |
| 外框尺寸 | 83.5*107 | 83.5*127 | 83.5*147 | 117*125 | 114*147 |
| 水泥洞口预留 | 80*100 | 80*120 | 80*140 | 116*120 | 116*140 |
| 木制洞口预留 | 75*95 | 75*115 | 75*135 | 112*115 | 112*135 |
洞口预留要求：
屋面坡度：15-90度，一般在1.3-1.5M起开。

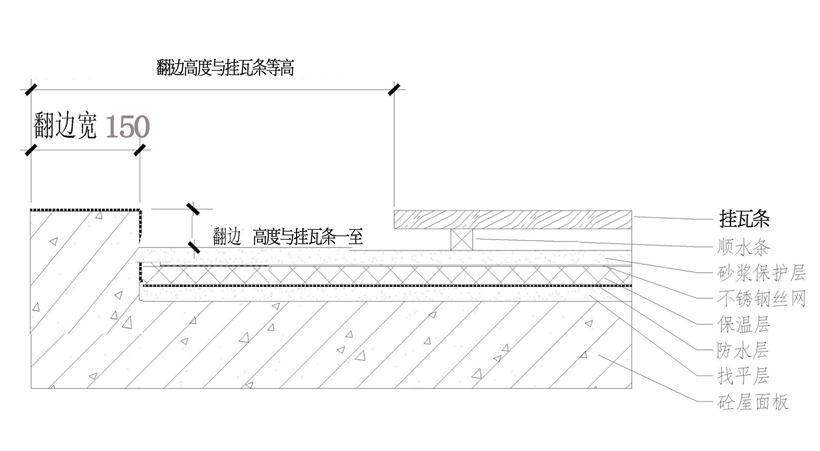

水泥屋面：混凝土屋面浇注洞口时与反梁一起浇注 ，反梁高度与洞口四周的挂瓦条持平，反梁的宽度为12-15公分；洞口外表面要干燥、干净、平整，在屋面做防水时，要与反梁一起刷防水或将SBS粘之反梁上方（如图）
木制屋面：洞口四周用木条子加高，代替水泥反梁，高度与四周挂瓦条持平（图一）
屋面瓦：必须要具备良好的防水性。
二、天窗安装
工具：电锤及6个的钻头（木制屋面不要求），十字开刀、铁锤。

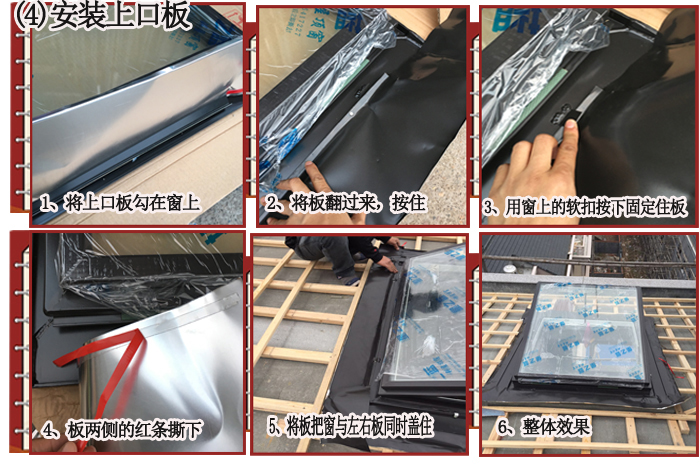

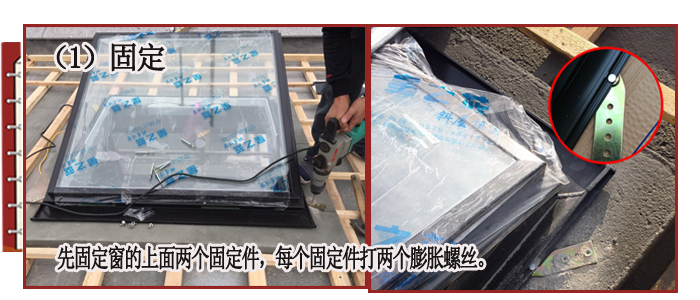

（1） 注意：先固定窗的上半部分，下面的两个固定件等下口板半月好后再固定。

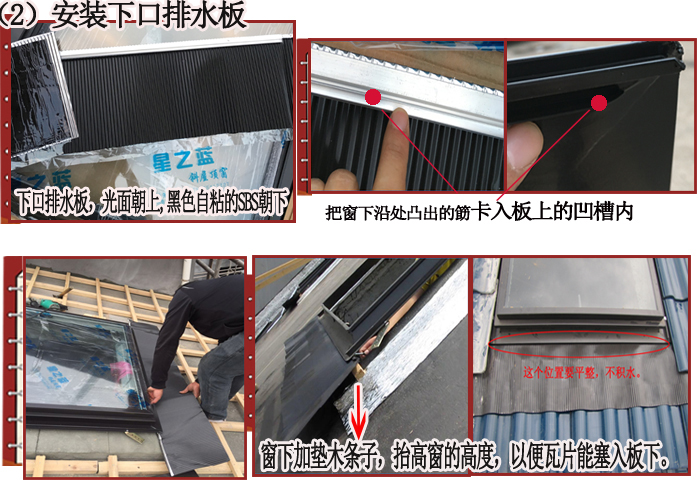

（2）、安装完下口排水板后再固定剩下的两个固定件

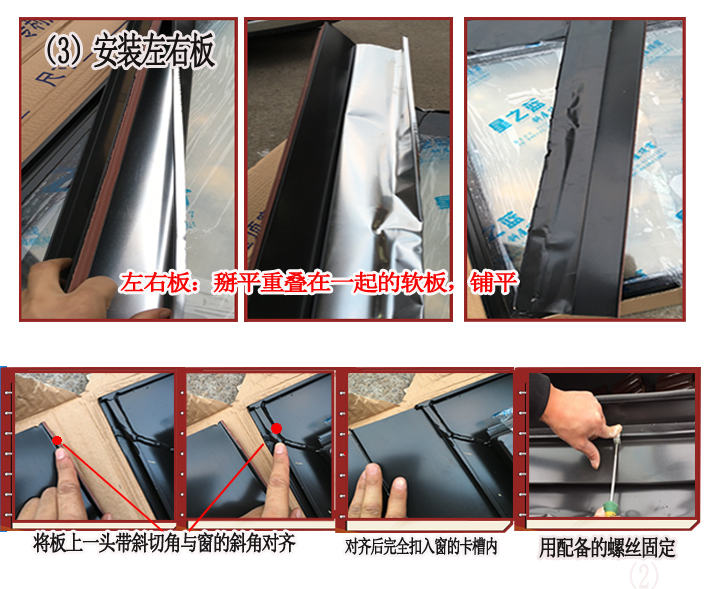

（3）安装左右板：要先将背面折在一起的软板掰开、铺平后再装，板上带有密封条是与窗靠一起的，板要完全卡入窗内，不能有缝隙。卡好后用星之蓝配备的铝合金扣子固定，一般左右各两个。
（1） 注意：先固定窗的上半部分，下面的两个固定件等下口板半月好后再固定。
（2）、安装完下口排水板后再固定剩下的两个固定件
（3）安装左右板：要先将背面折在一起的软板掰开、铺平后再装，板上带有密封条是与窗靠一起的，板要完全卡入窗内，不能有缝隙。卡好后用星之蓝配备的铝合金扣子固定，一般左右各两个。
三、盖瓦是关键
前面所做的反梁和排水板都是为了配合瓦片导水，天窗的终身防水方法：天窗四周设计了一套排水系统，排水板的作用就是为了把瓦片上方的水引到窗的上面排水板上，而后在引流到下面瓦上，是一个导水引水的过程，所以“天窗是一张特殊的瓦片”，所有木架屋面或彩钢棚上都可以安装天窗。

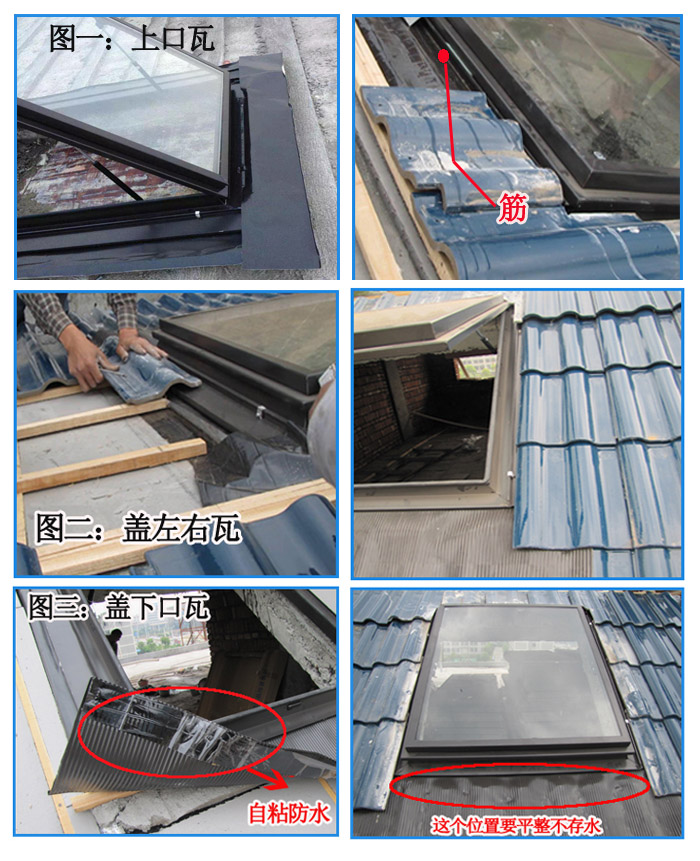

图一：盖上口瓦时盖住上口排水板，可以留出少许排水空间，最多可顶到窗的筋处，但不能影响天窗开启。
图二：左右瓦片以盖到左右主排水板1/2或1/3。
图三：下口盖片，瓦片顶到板下5-8公分处即可，再撕下排水板下自粘防水的透明纸，将板伏粘在瓦上，注意：板与窗的接口处瓦片塞进去后一定要平，不能存水，否则会造在大雨时，雨水排水急促造成雨水倒流。
天窗、采光窗 开洞安装施工服务热线：0551-64655872
天窗、采光窗 开洞安装施工服务热线：0551-64655872
